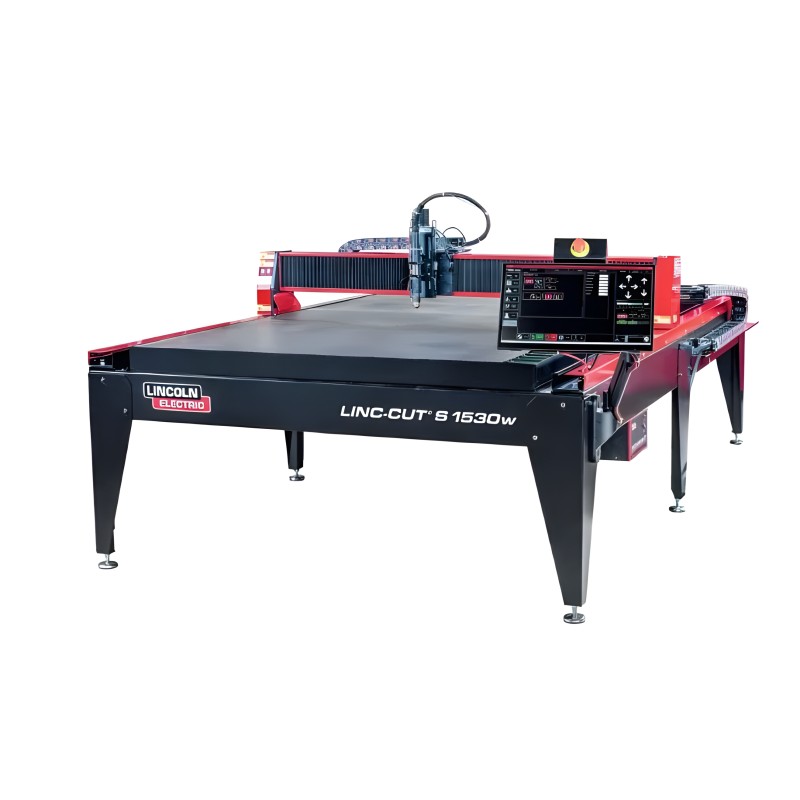

Tavola di taglio LIN-CUT 1530W + tagliatore Tomahawk 1538 per il taglio dell'acciaio e dell'inox.
Telaio della macchina in acciaio con piatti martire per sostenere le lamiere da tagliare e contenente acqua mescolata a un liquido specifico avente il compito di catturare le polveri prodotte durante il taglio.
Tavola con una capacità di 400/420l d'acqua e 10l di inibitore di corrosione PLATEGUARD Red, equipaggiata con piatti supporto lamiera da 5mm di spessore per 50mm di altezza distanziati ogni 75mm.
La tavola è dotata di una valvola di scarico per la manutenzione periodica.
L'interfaccia utente VMD consente di pilotare la macchina ed è installata su schermo tattile multipoint 16/9 di semplice utilizzo.
VMD incorpora tutte le funzioni indispensabili per il taglio al plasma. Tra queste si trovano in particolare:
- Interfaccia uomo-macchina conviviale e intuitiva
- Scelta materiale, spessore e intensità per regolare automaticamente i parametri del ciclo
- JOG multidirezionali per spostare la macchina (lineare o incrementale)
- Una funzione di allineamento della lamiera
- Funzione matriciatura di pezzi
- Una funzione di taglio di scarti o scheletri
- Modalità test e modalità taglio
- Un'ampia interfaccia grafica per seguire in tempo reale lo svolgimento del programma
- Funzioni di ripresa programma in caso di incidente
- Un contatore del numero di inneschi
- Importazione di programmi CN tramite USB.
VMD implementa il ciclo di taglio attraverso funzioni avanzate:
- Regolazione dell'altezza mediante tensione d'arco
- Ciclo tramite rilevamento elettrico della lamiera
- Compensazione automatica dell'usura dei consumabili
- Gestione intelligente del rilevamento della lamiera
- Gestione della velocità tramite codice F per ottimizzare la qualità sui piccoli profili interni
- Funzioni di ripresa del taglio
VMD gestisce inoltre:
- 1 puntatore laser per l'aiuto al posizionamento e all'allineamento della lamiera.
- 1 urto torcia multidirezionale per proteggere l'utensile di taglio al plasma.
VMD incorpora un elenco di 36 forme parametriche più comunemente utilizzate in vari settori di attività.
Consentono di tagliare rapidamente un pezzo o più pezzi utilizzando la funzione matriciatura di VMD.
Il modulo VMD NEST consente di convertire automaticamente 1 o più file (DXF, forme std …) e di realizzare una piccola imbrication semplice.
Scegliere quindi il materiale e lo spessore, caricare la lamiera e tagliare.
La macchina viene fornita con una suite software LINC-CUT® CADCAM che vi permetterà di moltiplicare la vostra creatività. Questa suite è da installare sul vostro PC e vi permetterà di:
- Disegnare seguendo i piani con un modulo di disegno industriale completo e performante.
- Realizzare testi con una moltitudine di caratteri tipografici
- Disegnare con l'aiuto di forme parametriche
- Importare i formati standard .dxf, .dwg, .pdf e vettoriale
- Vettorizzare le immagini
- Impostare i pezzi e realizzare il percorso utensile (manualmente, in modo automatico o ancora in automatico)
- Generare i programmi macchina
La LINC-CUT® CADCAM gestisce fino a 4 qualità di taglio per adattare la geometria del pezzo alle esigenze della vostra applicazione:
- Tagli di contorno rapidi e con poche o nessuna bava
- Tagli per passaggi di bulloni
- Tagli per lettere di qualità
