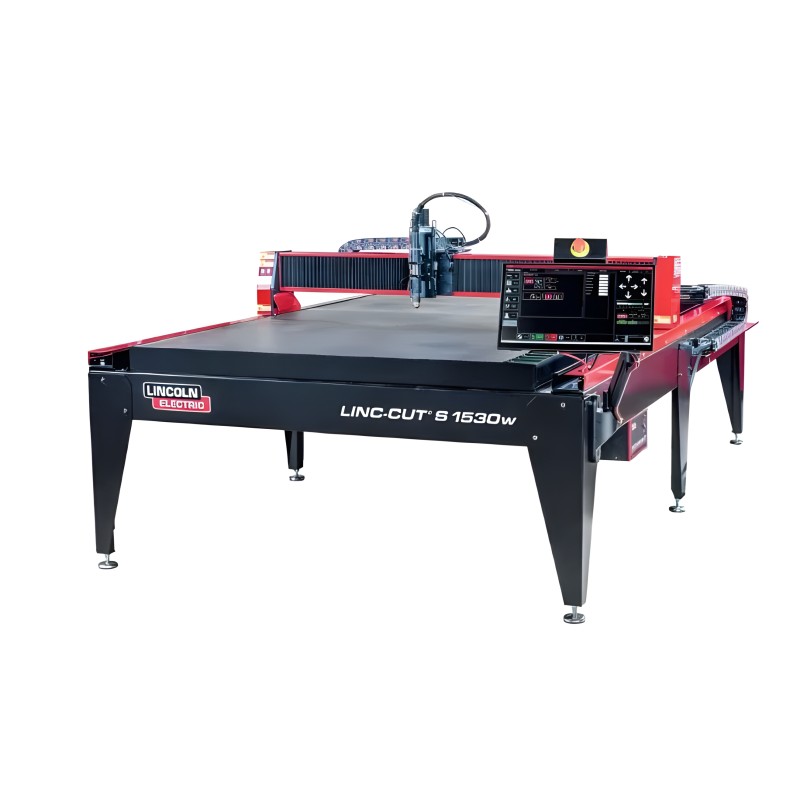

Schneidtisch LIN-CUT 1530W + Plasmaschneidgerät Tomahawk 1538 für das Schneiden von Stahl und Edelstahl.
Maschinenrahmen aus Stahl mit Opferflachstählen zur Unterstützung der zu schneidenden Bleche, enthält Wasser gemischt mit einer speziellen Flüssigkeit, die beim Schneiden entstehenden Staub aufnimmt.
Tisch mit einem Fassungsvermögen von 400/420 l Wasser und 10 l Korrosionsschutzmittel PLATEGUARD Red, ausgestattet mit 5 mm starken und 50 mm hohen Blechauflageflachstählen im Abstand von je 75 mm.
Der Tisch ist mit einem Ablassventil für die regelmäßige Wartung ausgestattet.
Die VMD-Benutzeroberfläche ermöglicht die Steuerung der Maschine und ist auf einem benutzerfreundlichen 16/9-Multitouch-Touchscreen installiert.
VMD enthält alle für das Plasmaschneiden unverzichtbaren Funktionen. Dazu gehören insbesondere:
- Benutzerfreundliche und intuitive Mensch-Maschine-Schnittstelle
- Auswahl von Material, Dicke und Intensität zur automatischen Einstellung der Zyklusparameter
- Multidirektionale JOG-Funktionen zum Verfahren der Maschine (linear oder inkremental)
- Eine Blechausrichtungsfunktion
- Teile-Matrizierungsfunktion
- Eine Funktion zum Schneiden von Resten oder Skeletten
- Testmodus und Schneidmodus
- Eine große grafische Oberfläche zur Echtzeitverfolgung des Programmablaufs
- Programmwiederaufnahmefunktionen bei Störungen
- Ein Zähler für die Anzahl der Zündungen
- Import von NC-Programmen über USB.
VMD führt den Schneidzyklus durch erweiterte Funktionen aus:
- Höhenregelung durch Lichtbogenspannung
- Zyklus durch elektrische Blecherkennung
- Automatische Kompensation des Verbrauchsmaterialverschleißes
- Intelligente Blecherkennungsverwaltung
- Geschwindigkeitsverwaltung per F-Code zur Qualitätsoptimierung bei kleinen Innenprofilen
- Schneidwiederaufnahmefunktionen
VMD verwaltet außerdem:
- 1 Laserpointer zur Positionierungshilfe und Blechausrichtung.
- 1 multidirektionaler Brennerstoßschutz zum Schutz des Plasmaschneidwerkzeugs.
VMD enthält eine Liste der 36 am häufigsten in verschiedenen Branchen verwendeten parametrischen Formen.
Sie ermöglichen es, schnell ein oder mehrere Teile mithilfe der Matrizierungsfunktion von VMD zu schneiden.
Das Modul VMD NEST ermöglicht die automatische Konvertierung von einer oder mehreren Dateien (DXF, Standardformen …) und die Erstellung einer einfachen kleinen Verschachtelung.
Wählen Sie anschließend Material und Dicke, laden Sie Ihr Blech und schneiden Sie.
Die Maschine wird mit der Softwaresuite LINC-CUT® CADCAM geliefert, mit der Sie Ihre Kreativität vervielfachen können. Diese Suite wird auf Ihrem PC installiert und ermöglicht Ihnen:
- Zeichnen nach Plänen mit einem vollständigen und leistungsstarken Industriezeichenmodul.
- Text mit einer Vielzahl von Schriftarten erstellen
- Mit Hilfe von parametrischen Formen zeichnen
- Standardformate .dxf, .dwg, .pdf und Vektorgrafiken importieren
- Bilder vektorisieren
- Teile verschachteln und den Werkzeugpfad erstellen (manuell, automatisch oder vollautomatisch).
- Maschinenprogramme generieren
Die LINC-CUT® CADCAM verwaltet bis zu 4 Schnittqualitäten, um die Geometrie Ihres Werkstücks an die Anforderungen Ihrer Anwendungen anzupassen:
- Konturschnitte schnell und mit wenig oder keinen Graten
- Schnitte für Bolzendurchgänge
- Schnitte für qualitativ hochwertiges Beschriften
