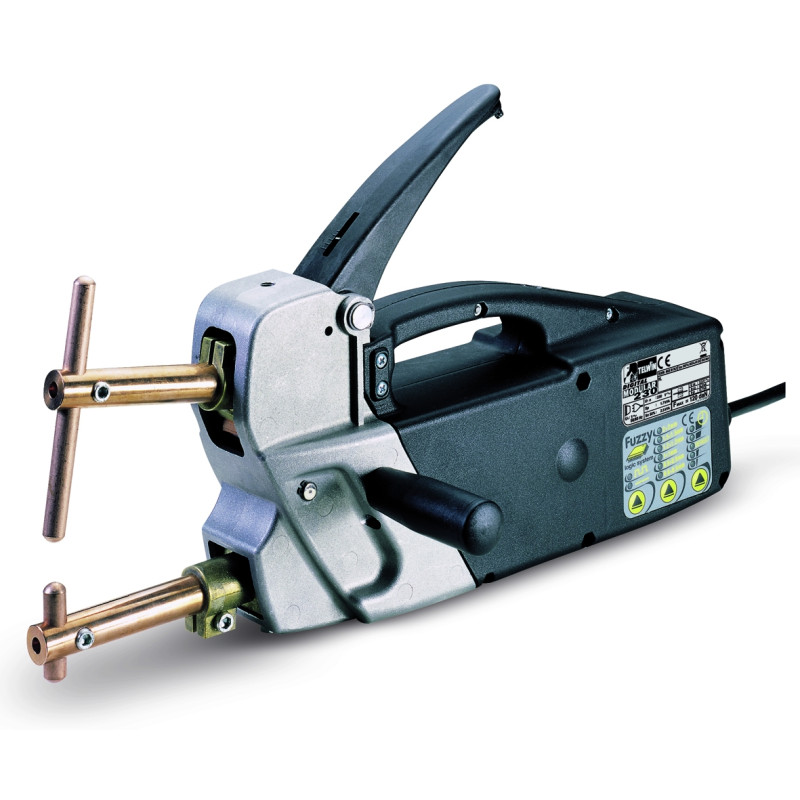

TELWIN - Modular 230V einphasig | Punktschweißgerät

Dieses Punktschweißsystem ist das Werkzeug für die Verbindung von Dünnblechen aus Weichstahl oder Edelstahl, wie z. B. Metallmöbel oder Karosserierestauration und -reparatur
Das multifunktionale digitale Display ermöglicht die automatische Regelung der Punktparameter in Abhängigkeit vom gewählten Werkzeug und der Blechstärke
Dieses Gerät ermöglicht das Einzel- und Dauerschweißen von Stahlblechen, Edelstahlblechen und verzinkten Blechen im Pulsbetrieb
Mit dem optionalen Studder-Kit Referenz 802833 ermöglicht es das Punktschweißen von Schrauben, Unterlegscheiben, Nägeln, Nieten, das Punkt- und Zugschweißen von Unterlegscheiben sowie intermittierendes Punktschweißen
Automatische Erkennung des montierten Werkzeugs und der Spannung
Es ermöglicht die Verbindung von Blechen bis zu einer Dicke von 3,0 + 3,0 mm
Der Punktbetrieb ist kontinuierlich oder gepulst, je nach Blechtyp
Es verfügt über eine einstellbare Klemmkraft am Arm sowie einen Griff aus thermisch isolierendem Material
Die Stromversorgung ist einphasig 400 V mit einer Steckdose mit 32-A-Sicherung
Geliefert mit einer pneumatischen Luftkühlzange mit dem Standard-Arm 120 mm

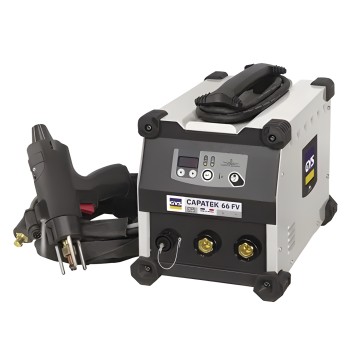

Der CAPATEK 66 FV ist ein industrieller Kondensatorentladungsgenerator mit Rückzugverfahren, der in der Lage ist, Gewindebolzen von M3 bis M8 aus verkupfertem Stahl, Edelstahl, Aluminium und Messing auf Dünnblechen ohne Abdrücke oder Verformungen zu schweißen. Seine ergonomische und revolutionäre Pistole mit einstellbarem Rückzug und einstellbarer Kraft gewährleistet eine ultraschnelle Schweißgeschwindigkeit. Die «FV»-Technologie ermöglicht den Einsatz an allen einphasigen Netzen (85 bis 265 V).

MAXIMALE PRODUKTIVITÄT

Kondensatorentladung 66 mF.
Ladezeit von 0 bis 5 s.
Große Auswahl an Bolzen, von M3 bis M8.
Länge der kompatiblen Bolzen: 6 bis 40 mm.

KONTAKTPISTOLE

Einstellbare Kraft von 25 bis 100 N mit Abdeckung zur Vermeidung unbeabsichtigter Bedienung.
Unabhängiges Stativdesign mit Bajonettverschluss für bessere Stabilität der Pistole beim Schweißen und einfacheres Einsetzen der Spannzangen.
Abzug zur Erleichterung der Kontrolle des Schweißvorgangs.
LED-Beleuchtung der Schweißzone. Einzigartig auf dem Markt, mehrere Funktionen:
- LED schnelles Blinken: Fehler, Gerät unter Last.
- LED langsames Blinken: Erreichen der vorgesehenen Bolzenzählung.

INTUITIVE SCHNITTSTELLE

Spannungseinstellung von 50 V bis 200 V.
Einstellungssperre.
Bolzenzähler mit einstellbarem Schwellenwert (inkremental oder dekremental).

INDUSTRIELLE KONSTRUKTION

Geschützt gegen Überspannungen bis 400 V (PROTEC 400)
Verstärktes Gehäuse und stoßdämpfende Füße auf allen Außenflächen
Einfacher Wechsel der Schweißpolarität über Bajonett-Steckverbinder 35/50
Geliefert mit zwei gedoppelten Masseklemmen zur Vermeidung von Magnetblas-Effekten
Griff mit integriertem Netzkabeaufroller
Automatischer Standby-Modus
EIN/AUS-Schalter an der Rückseite des Generators
Aktive Belüftung nach Bedarf

Dieses tragbare Punktschweißsystem ist das ideale Werkzeug für die Verbindung dünner Weichstahlbleche, wie z. B. für Metallmöbel oder die Fahrzeugrestauration
Durch die Auswahl der Blechstärke der zu verbindenden Teile legt das Gerät automatisch den optimalen Strom und die optimale Punktzeit fest. Sie können diese Punktzeit auch manuell anpassen
Es ermöglicht die Verbindung von Blechen von 0,6 + 0,6 mm bis 2,0 + 2,0 mm
Der Punktmodus ist je nach Blechart kontinuierlich oder pulsierend
Es verfügt über eine Einstellung der Klemmkraft am Arm sowie einen Griff aus thermisch isolierendem Material
Die Stromversorgung ist dreiphasig 400 V und erfordert für den Betrieb eine elektrische Leitung, die durch eine 16-A-Sicherung geschützt ist
Geliefert mit dem Standardarm 120 mm
Gewicht des Schweißgeräts: 10,5 kg
Die Arme dieses Geräts haben einen Durchmesser von 20 mm und die Elektroden einen Durchmesser von 12 mm
Geliefert ohne Netzstecker.
